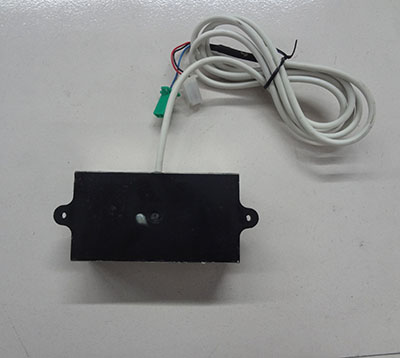

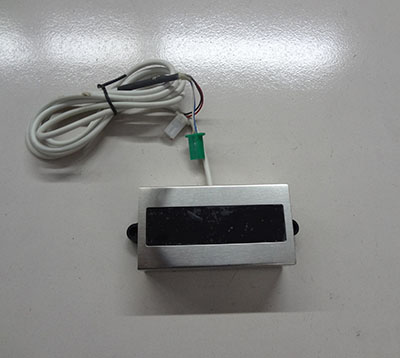

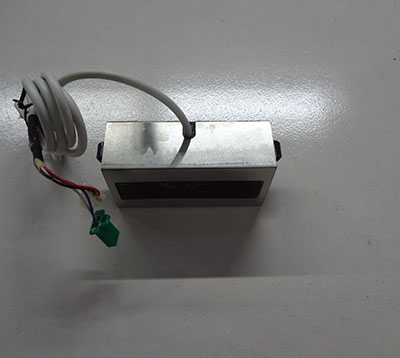

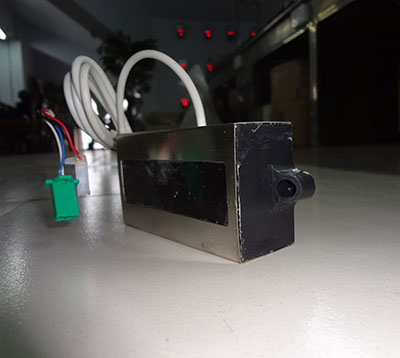

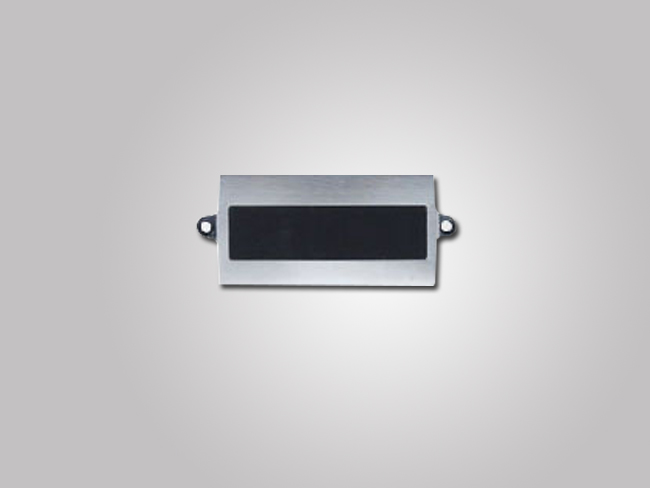

一、部件名称

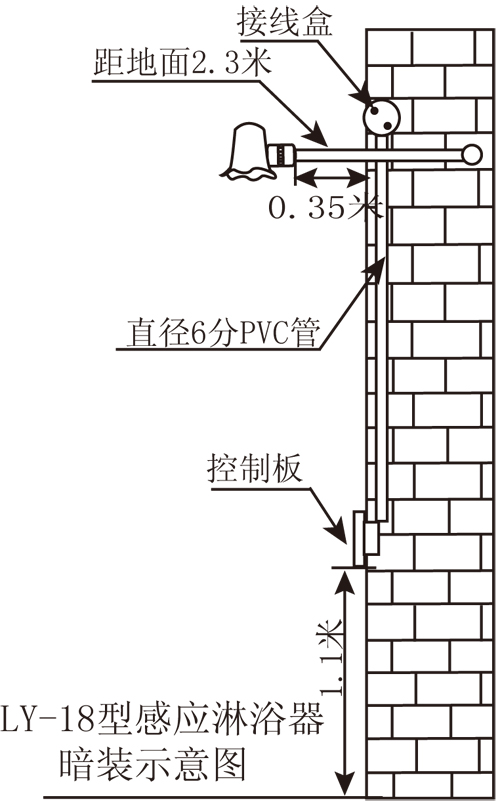

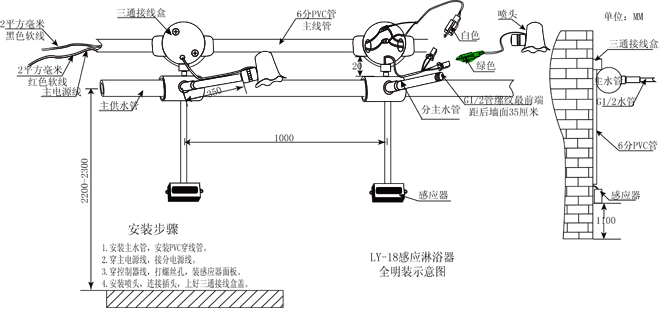

二、安装示意图

三、安装

1 、按水暖工操作规程要求安装淋浴喷头，要求滴水不漏；

2 、在淋浴喷头的正下方的墙壁上，用铅笔直尺划一直线垂直至距离地面约 1.1 米 处，对准控制器正中，用铅笔在控制器固定锣丝孔画点，以确定控制器固定锣丝孔打孔位置；

3 、用冲击钻在此位置打孔，在垂直线正中分 3 处等距离打孔，并且加入塑料涨塞；

4 、将所有连接电源线用长度合适的穿线管屏蔽后，与控制器一起用线卡锣丝固定在墙壁和 4 分供水管上；

5 、将主电源线 U 型弯处线皮剥开，与特制插头连接后再与控制器和喷头的电源插头连接，所有接头，必须用自粘带缠绕，以防线头锈断。（控制板内装有黑色的自粘带，用法：横向拉长1.5倍然后缠绕接头），上好三通接线盒盖板。

G-6喷头图

G-3喷头图

全铜阀图

建议：如果澡堂吊顶，用全铜电磁阀，把电磁阀装到吊顶上部的管道上，然后把花洒安装到吊顶下面的管道上。

电动截止阀

建议：如果用户水垢大，水质差，水压小，可以采用电动截止阀。
