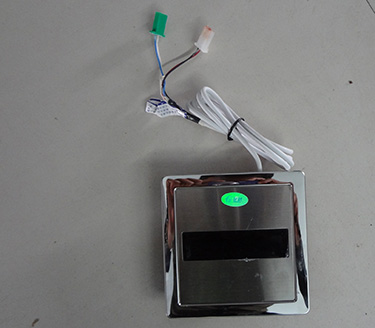

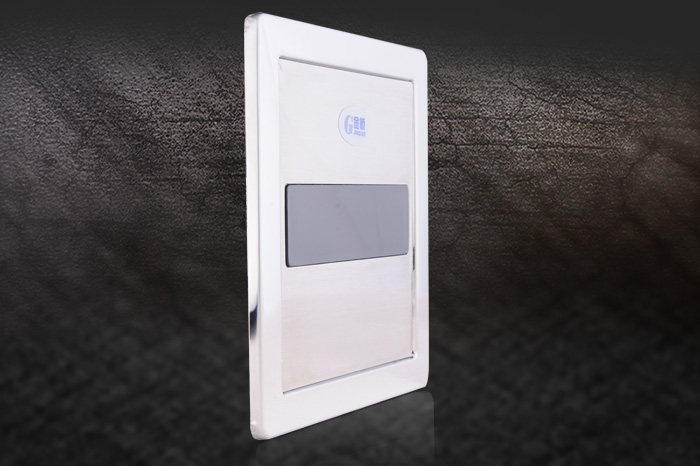

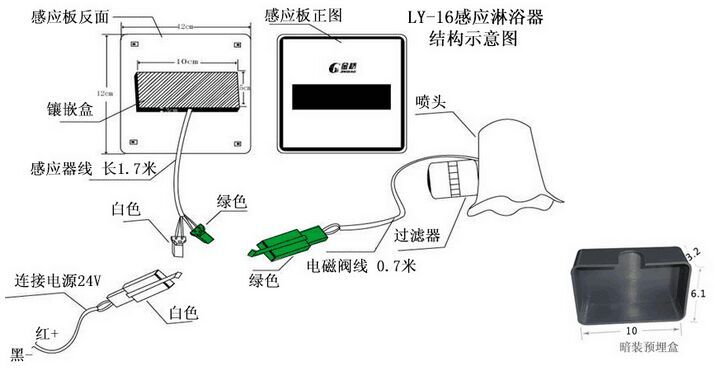

一、 部件名称

二、安装步骤

1、 在距地面1米处打长15厘米，高7厘米，深3.5厘米的控制器预埋盒的孔，然后把预埋盒放入并埋好水泥。

2、 在淋浴头主管道上方开槽埋入6分PVC管，对预埋孔中心PVC管槽，在安装控制板定时一定要穿入6分PVC管，否则会穿不进，严禁剪线（剪线会造成故障）概不退换。

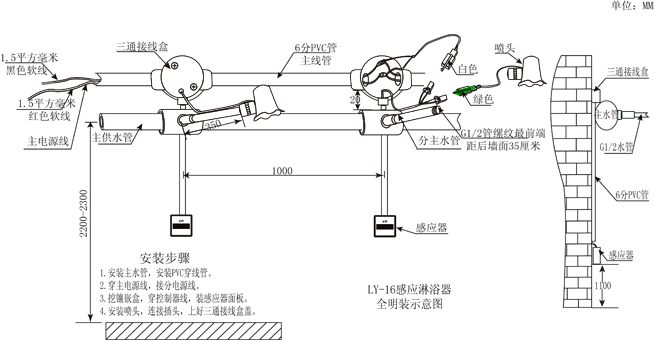

3、在打好的控制器预埋孔与淋浴头主管道之间开槽埋入6分PVC管，在每个淋浴头位置留接线盒，并穿入红黑两色≥2平方毫米的单股电源线，每个接线盒处接上带插头短线。（见图1）

4、 控制器与埋孔与接线盒之间打槽并埋入6分PVC管。

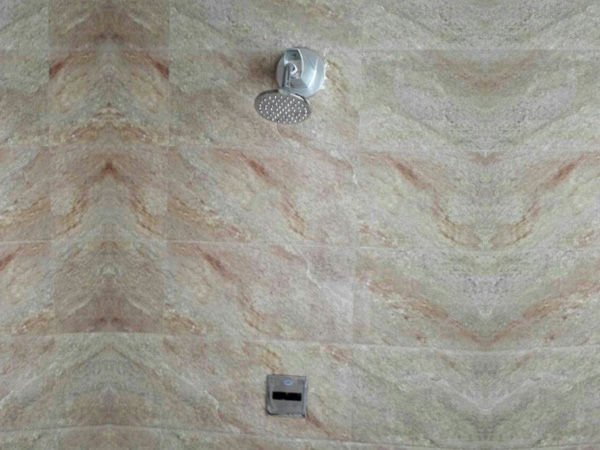

5、 将喷头紧固在距墙40cm的淋浴水管上。

6、所有接头，必须用自粘带缠绕，以防线头锈断。（控制板内装有黑色的自粘带，用法：横向拉长1.5倍然后缠绕接头）

7、 把控制器引线穿入预先埋好6分PVC管内至接线盒上。

8、 将控制器插头配对插好。

9、将控制器面板背面涂上玻璃胶粘在墙上可靠固定。

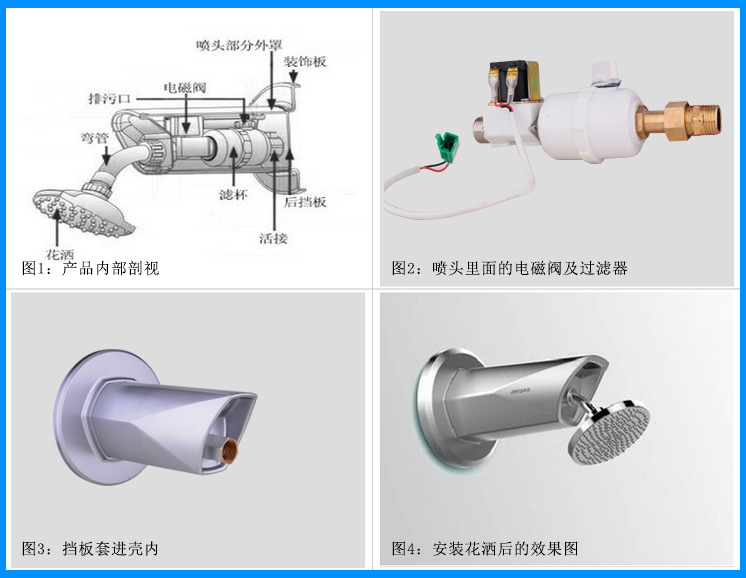

G-6喷头图

G-3喷头图

全铜阀图

建议：如果澡堂吊顶，用全铜电磁阀，把电磁阀装到吊顶上部的管道上，然后把花洒安装到吊顶下面的管道上。

电动截止阀

建议：如果用户水垢大，水质差，水压小，可以采用电动截止阀。
