感应开关 TR-803

类  别:感应开关

网上订单

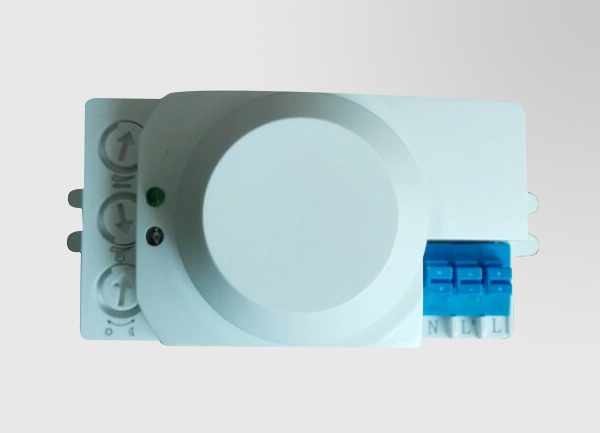

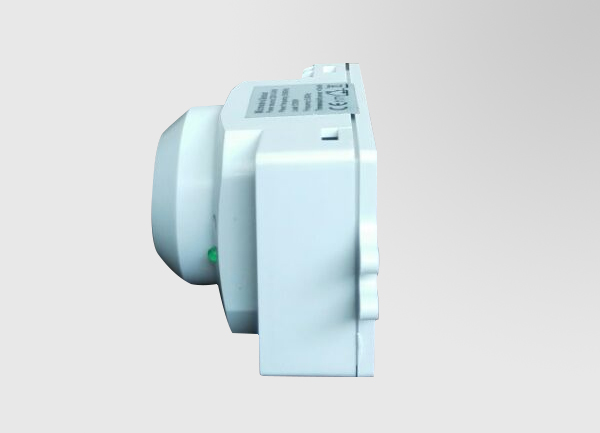

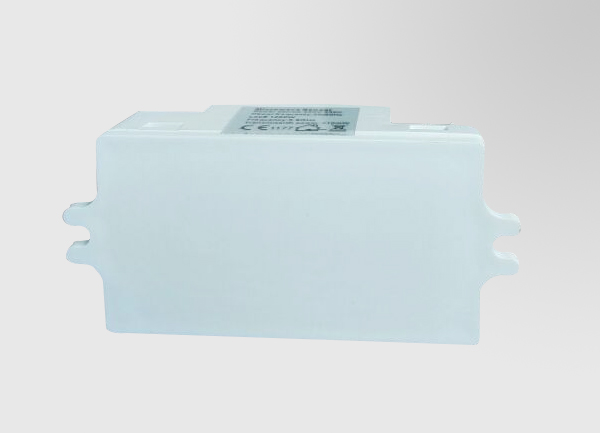

技术参数 外观图片

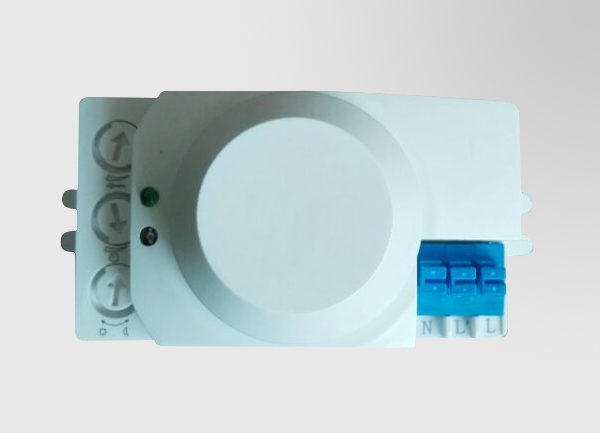

感应开关TR-803
1输入220V,输出220V,
2感应距离10米,辐射角度360度
3可以接,灯,电磁阀,喇叭等
4感应人或物体速度。不怕温度变化带来感应距离的改变

人体微波感应开关-经济版
型号. TR-803

   TR-803微波感应器为主动式传感器,HF感应器发射高频电磁波(5.8GHz)并接收他们的回波,此感应器探测回波内的变化甚至是其探测范围内微小的移动。然后微处理器触发“点亮灯”的指令。信号透过门,玻璃板及薄的墙壁都有可能被探测到。

1417050056



注意:人或物体向着灯移动时的探测效果*好!

技术参数
工作电压:220-240V 50-60Hz
负载功率:400W (感性负载) /800W (阻性负载)/LED灯 200W
接口:3芯可插拔端口(N, L, L’), 1.5 mm2电缆
传感器:
检测原理:微波运动检测
安装方式:室内,墙壁或吸顶安装     (1)
HF系统: 5.8GHz+/- 75 MHz CW电波,ISM波段
发射功率:<10mW
探测角度:360°,160°
运动检测:0.3 .., 3 m/s (1 … 10 km/h)
距离:2-10m(半径),可调(LED指示)
工作延时:10秒到12分钟,可调(LED指示)
光控照度:2~2000LUX
电源消耗功率:将近0.9W
工作条件:
工作温度:-10 … +70°C
防护等级:IP 20(墙壁安装)
尺寸:90X42X44(mm)

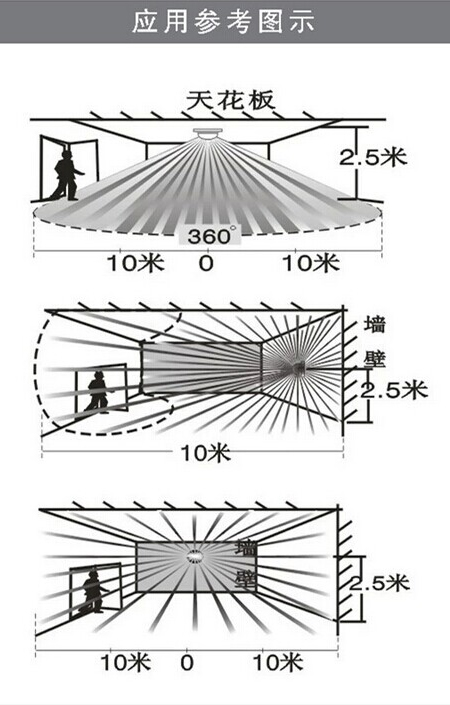

产品探测区域效果图

1417050166

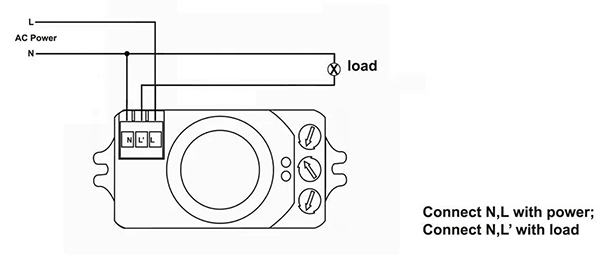

接线说明

1417050222

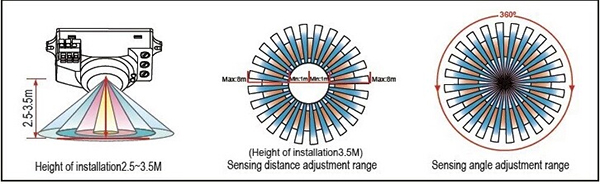

探测距离设置 (灵敏度)

此范围为安装在2.5米高度时出现在地面的近似圆的探测区域的半径,逆时针旋转到底时探测距离*小(将近1米的半径),顺时针旋转到底时探测距离*大(将近10米的半径);

注:此探测距离值是由身高为1.6~1.7米,体形中等,行走速度为1.0~1.5米/秒的人体测出来.如果人体身高,体形及行走速度发生变化,那感应距离也发生变化。

时间设置

可设置在10秒(逆时针旋转到底)到12分钟(顺时针旋转到底)的范围,在此时间结束前探测到移动信号时将会重新计时。建议在调整探测范围或行走测试时选择*短的时间。


注:灯灭后,需等将近1秒的时间它才能再次感应。只有在此时间结束后探测到信号时负载灯泡才会点亮。
  光控设置
工作照度值可在2~2000LUX范围调节。
逆时针旋转到底时工作照度值约2LUX,顺时针旋转到底时工作照度值约2000LUX。在白天行走测试或调整探测区域时必须将此旋钮顺时针旋转到底。

 故障及解决方法

故障

原因

解决方法

感应灯不亮

光控照度设置错误

调整设置

灯泡坏

换灯泡

电源为关闭状态

打开电源

感应灯不灭

在探测区域内有连续感应信号

检查探测区域设置

在无可识别移动信号时感应灯亮

感应灯未能装好导致其不能可靠地探测信号

重新装好外壳

移动信号发生,但未被感应器识别(墙后面的移动,小物体的移动等)

检查探测区域设置

有移动信号但感应灯不亮

移动速度太快或探测区域过小

检查探测区域设置
